Kādas ir pretvārstu klasifikācijas?

Kā galvenais aprīkojums vidējas atpakaļplūsmas novēršanai,pretvārstitiek plaši izmantoti cauruļvadu sistēmās. Atbilstoši dažādām struktūrām un darbības principiem pretvārstus galvenokārt iedala šādās kategorijās:

1. Pagrieziena pretvārsts

Rotējošais pretvārsts atveras un aizveras, pagriežot vārsta disku ap fiksētu asi. Kad vide plūst uz priekšu, vārsta disks tiek nospiests vaļā; Braucot atpakaļgaitā, vārsta disks aizveras zem sava svara un vides reakcijas spēka. Tās priekšrocības ir zema plūsmas pretestība, ātra atvēršanās un aizvēršanās, piemērota liela diametra, zema plūsmas ātruma scenārijiem, piemēram, sūkņa izvadiem vai horizontāliem cauruļvadiem. Tomēr liela ātruma plūsmas laikā var rasties ūdens āmura efekts, un ir nepieciešama buferierīce.

2. Paceliet pretvārstu

Lifta vārsta diskspretvārstspārvietojas pa vārsta korpusa vertikālo asi. Plūst uz priekšu, vidējais spiediens spiež vārsta disku uz augšu; Braucot atpakaļgaitā, vārsta disks nokrīt gravitācijas vai atsperes spēka ietekmē, nogriežot barotni. Šāda veida pretvārstiem ir laba blīvējuma veiktspēja, bet augsta plūsmas pretestība, un tos galvenokārt izmanto maza kalibra, augsta spiediena vai vertikāli uzstādītās lietojumprogrammās, piemēram, tvaika sistēmās.

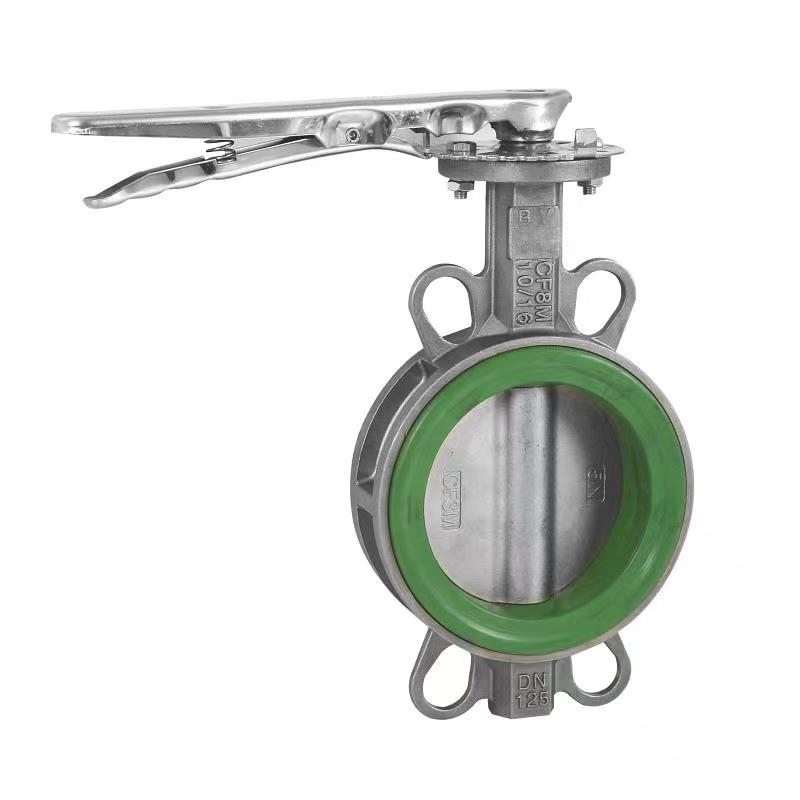

3. Tauriņa pretvārsts

Tauriņvārsts apvieno rotējošo un droseļvārstu īpašības ar apļveida disku, kas griežas ap centrālo asi. Tam ir kompakta struktūra un viegls svars, kas piemērots liela diametra un zema spiediena cauruļvadiem, un to parasti izmanto ūdensapgādes un kanalizācijas inženierijā. Bet blīvējums ir salīdzinoši vājš un prasa regulāru apkopi.

4. Diafragmas pretvārsts

Diafragmas pretvārsti izmanto gumijas diafragmu elastīgo deformāciju, lai kontrolētu atvēršanu un aizvēršanu. Kad vide plūst uz priekšu, diafragma tiek izstiepta vaļā; Braucot atpakaļgaitā, diafragma atsitiena, lai noslēgtu kanālu. Šāda veida pretvārstiem nav mehāniskas berzes un ilgs kalpošanas laiks, taču tā temperatūras un spiediena izturība ir ierobežota, un to galvenokārt izmanto tīrīšanas līdzekļu vai zema spiediena sistēmu tīrīšanai.

5. Virzuļa pretvārsts

Virzuļa pretvārsts atveras un aizveras, sadarbojoties virzulim un atsperei. Vidējs spiediens pārvar atsperes spēku, lai virzuli virzītu kustībā, un atspere atgriežas un aizveras, braucot atpakaļgaitā. Tam ir lieliskas blīvēšanas īpašības, un tas ir piemērots augstas temperatūras un augsta spiediena vidēm, piemēram, naftas ķīmijas rūpniecībai, taču tā struktūra ir sarežģīta un izmaksas ir augstas.

Piemērojamie dažādu veidu scenārijipretvārstinepieciešams vispusīgi izvēlēties, pamatojoties uz vides īpašībām, spiedienu, plūsmas ātrumu un uzstādīšanas apstākļiem, lai nodrošinātu drošu un efektīvu sistēmas darbību.
