Kāda ir droseļvārsta galvenā struktūra?

2025-10-21

Kādi ir komponenti, kas veido a pamatstruktūrudroseļvārsts?

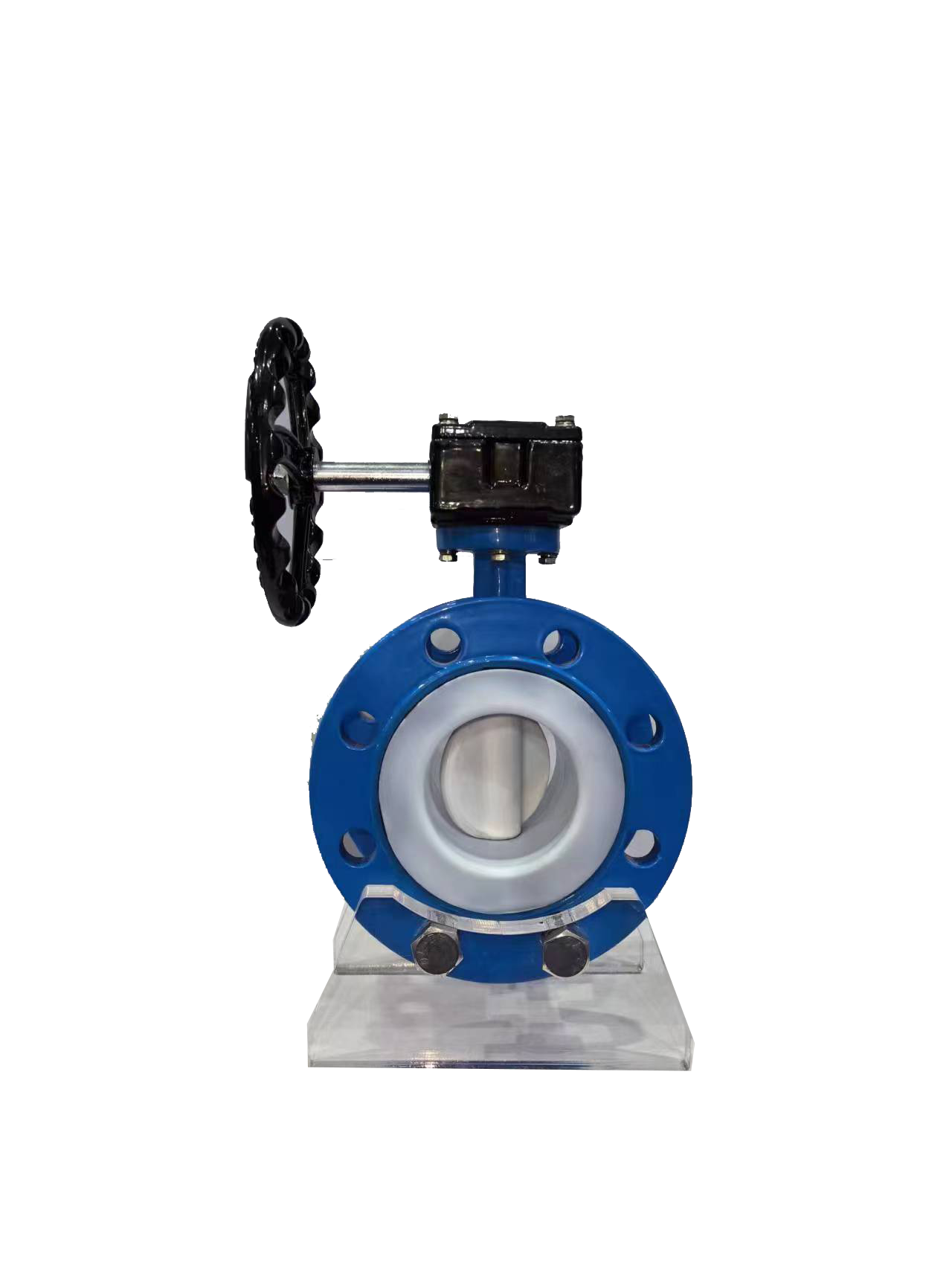

Galvenā struktūra adroseļvārstsgalvenokārt ietver vārsta korpusu, vārsta kātu, tauriņu plāksni un blīvējuma komponentu. Vārsta korpuss parasti ir taisna cilindriska struktūra ar gludām iekšējām sienām, lai samazinātu vidējas plūsmas pretestību; Vārsta kāts ir savienots ar piedziņas ierīci un tauriņa plāksni, kas ir atbildīga par griezes momenta pārvadīšanu un tauriņa plāksnes griešanos; Tauriņa plāksne ir atvēršanas un aizvēršanas sastāvdaļa, kas regulē plūsmu, griežot ap vārsta kāta asi (0 ° ~ 90 °), un tās forma tieši ietekmē plūsmas jaudu; Blīvēšanas komponents sastāv no vārsta ligzdas un blīvējuma materiāla, kas tieši ietekmē vides saderību un blīvēšanas veiktspēju.

Kādas ir galvenās detaļasdroseļvārstsplāksnes dizains?

Kā droseļvārstu galvenā sastāvdaļa, tauriņu plākšņu dizains tieši ietekmē plūsmas raksturlielumus un blīvējuma veiktspēju. Standarta racionalizētajai tauriņu plāksnei ir loka formas mala, kas var samazināt šķidruma pretestību, bet izliekuma rādiusam ir jāatbilst cauruļvada diametram, pretējā gadījumā ir viegli veidot virpuļus; Ekscentriskās droseļplāksnes (piemēram, viena ekscentriskā, dubultā ekscentriskā un trīskāršā ekscentriskā) samazina blīvējuma virsmas nodilumu, nobīdot vārsta kāta centru, un trīskāršā ekscentriskā tauriņa plāksne pievieno papildu slīpuma leņķi, lai panāktu nulles noplūdi un augstu temperatūras un spiediena izturību; Neregulārā tauriņa plāksne ir veidota ar virzošām ribām materiālam, kas satur daļiņas, lai izvairītos no daļiņu bloķēšanas.


Kā droseļvārstu blīvējuma sastāvdaļa ietekmē veiktspēju?

Blīvējošais komponents ir galvenais, lai sasniegtu barotnes atslēgšanu un plūsmas regulēšanu droseļvārstos. Vārsta ligzdas materiāls jāizvēlas atbilstoši vides īpašībām, piemēram, nitrilkaučuks (NBR) ar labu eļļas izturību, bet viegli sacietējošs zemā temperatūrā un fluorkaučuks (FKM) ar spēcīgu izturību pret koroziju, bet augstām izmaksām; Metāla vārsta ligzdai ir jāatbilst tauriņa plāksnes materiāla cietības starpībai, lai izvairītos no savstarpējas berzes izraisītas noplūdes. Turklāt blīvējuma spiediena attiecība ir precīzi jākontrolē. Ja tas ir pārāk augsts, tas izraisīs vārsta ligzdas deformāciju, un, ja tas ir pārāk zems, tas nebūs cieši pieguļošs, tieši ietekmējot blīvējuma efektu.
