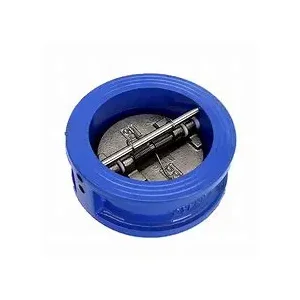

Čuguna tauriņa pretvārsts

Mūsu čuguna tauriņa čeka vārsta vafeļu tipa savienojums padara to viegli uzstādāmu. To var cieši sasmalcināt starp diviem atlokiem, ietaupot daudz uzstādīšanas vietas, un tas ir ļoti piemērots kosmosa ierobežotiem cauruļvada izkārtojuma scenārijiem.

Struktūras un darba princips

I) konstrukcijas dizains

Čuguna vafeļu pretvārsts galvenokārt sastāv no galvenajām detaļām, piemēram, vārsta korpusa, vārsta diska, vārsta kāta, atsperes (aprīkots ar dažiem modeļiem). Vārsta korpuss tiek izmests čugunā, nodrošinot stabilu atbalstu un stabilu strukturālo pamatu visam vārstam. Vārsta disks ir galvenā sastāvdaļa, lai sasniegtu pārbaudes funkciju. Tās forma un strukturālais dizains mainās atkarībā no dažādiem darba apstākļiem. Parastās formās ietilpst viens disks un dubultā disks. Vārsta kāts tiek izmantots, lai savienotu vārsta disku un vadītu tā kustības trajektoriju, lai pārliecinātos, ka vārsta disks atveres un aizvēršanas laikā precīzi un vienmērīgi pārvietojas. Daži pretvārsti ir aprīkoti ar avotiem. Pavasara funkcija ir palīdzēt vārsta diskam aizvērt, uzlabot blīvējumu, noslēdzot, un zināmā mērā samazināt ūdens āmura rašanos.

Ii) darba mehānisms

Kad barotne plūst normālā virzienā, barotnes radītais spiediens virzīs vārsta disku, lai pārvarētu savu smagumu un iespējamo atsperes pretestību, lai vārsta disks griežas ap vārsta kātu vai tapas vārpstu, lai atvērtu. Šajā laikā barotne var vienmērīgi iziet cauri vārstam, un visa cauruļvada sistēma atrodas normālā plūsmas stāvoklī. Kad barotnei ir tendence plūst atpakaļ, apgrieztā spiediena, ko rada barotnes plūsma, un pati vārsta diska gravitācija izraisīs vārsta diska ātri pagriezties pretējā virzienā un cieši piestiprinās pie vārsta sēdekļa, tādējādi nogriežot atstarošanas kanālu barotnē, novēršot vidēja plūsmas vidi un nodrošinot, ka barotne, kas vienmēr ir ieplūdes, kas atrodas caurlaidē.

Tehniskie parametri
